Englishチョイスチラー空冷一体型Choice Chiller Air-Cool type
特徴
様々な仕様をチョイス可能な空冷一体型
最大±0.03℃を実現
ポンプ（流量、揚程）を設備にあわせてカスタム
外部警報、リモート運転、通信等の設置
接液部をALLステンレスにした純水仕様での製造
純度コントローラーの搭載
高温度（90℃）からの冷却機能の搭載
低温度仕様（－35℃～常温）での製造

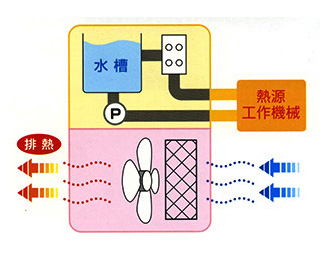

空冷一体型
可搬性に優れコストパフォーマンスも高い。
室内に能力に応じた排熱がある。
| 製品型式 | A-4500 | A-7000 | A-12000 | A-18000 | A-24000 | |
|---|---|---|---|---|---|---|
| 温度制御範囲 | 18℃～35℃（5℃～35℃） | |||||
| 装置周囲温度 | 5℃～40℃ | |||||
| 冷却能力 | 4500W （3870kcal） |
7000W （6020kcal） |
12000W （10320kcal） |
18000W （15480kcal） |
24000W （20640kcal） |
|
| 加熱能力 | 800W （688kcal） |
1000W （860kcal） |
1500W （1290kcal） |
2800W （2408kcal） |
3500W （3010kcal） |
|
| 温度制御幅 | ±0.05℃（実力値±0.02℃ ほぼこの範囲で安定します。） | |||||

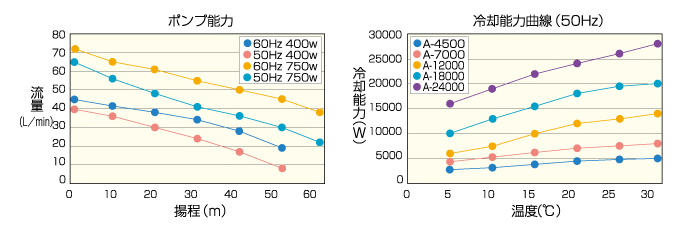

| ポンプ循環能力 | 最大揚程 | 50/56M（50/60Hz） | 80/100M（50/60Hz） | |||
| 最大流量 | 35L/min（50/60Hz） | 55/70L/min（50/60Hz） | ||||
| 循環液配管接続サイズ | 20A | 25A | ||||
| 外形寸法 | W628×D592×H1170 | 約W630×D584×H1170 | 約W960×D720×H1510 | 約W1360×D725×H1800 | ||
| 重 量 | 約110Kg | 約170Kg | 約230Kg | 約310kg | 約380kg | |
| 電気特性 | 電 源 | 3φ AC200V 50/60Hz | ||||
| 電 流 | 約8.0A | 約12.0A | 約22.0A | 約33A | 約40A | |
| 装置詳細 | 圧縮機 | 1500W スクロール式 |
2250W スクロール式 |
3750W スクロール式 |
5625W スクロール式 |
7500W スクロール式 |
| 凝縮器 | フィンコイル ファン強制空冷方式 | |||||
| 冷却器 | プレート式熱交換器 | |||||
| ポンプ | カスケード式 400W | カスケード式 750W | ||||
| 温度制御方式 | 電子膨張弁制御方式 | |||||
| 水槽容量 | 約20L | 約30L | 約40L | 約60L | ||
| 冷 媒 | R－407C | |||||
| 液配管接液部材 | BC、樹脂（ナイロン、塩ビ）、SUS304 | |||||
| 温度調節器 | デジタル式温度指示調節器 | |||||
| 安全装置 | 圧縮機 | 冷凍機保護サーモ | ||||
| 冷媒配管 | 高圧圧力スイッチ | |||||
| 液配管 | 水温異常警報 | |||||
| ポンプ | 過電流防止サーマル | |||||
| 水 槽 | フロートスイッチ | |||||
| 外部接点 | 警報出力 異常時OPEN （無電圧接点 容量2A以内 端子台） | |||||
| リモート運転入力 運転時close （端子台） | ||||||
| RS-485 通信用 （端子台） | ||||||

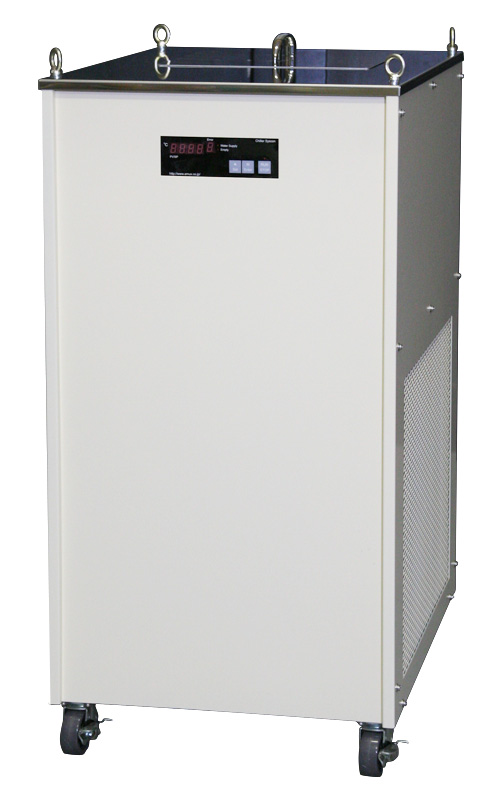

チョイスチラー水冷一体型Choice Chiller Water-Cool type
特徴
様々な仕様をチョイス可能な水冷一体型のチラー
最大±0.02℃を実現しました
冷凍機熱を利用した完全省エネ加熱機能を搭載
ワイドレインジ（-30℃～90℃）仕様への変更を可能
ポンプ（流量、揚程）を設備にあわせてカスタム
接液金属をALLSUSにした純水仕様での製造が可能
低騒音脈動軽減ポンプへの変更が可能

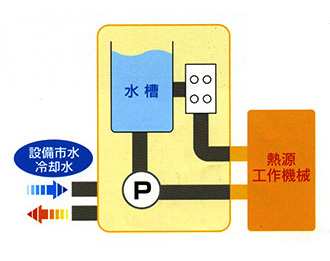

水冷一体型
可搬性に優れコストパフォーマンスも高い。
室内に能力に応じた排熱がある。
| 製品型式 | A-4500 | A-7000 | A-12000 | A-18000 | A-24000 | |
|---|---|---|---|---|---|---|
| 温度制御範囲 | 18℃～30℃（5℃～35℃） | |||||
| 装置周囲温度 | 5℃～40℃ | |||||
| 冷却能力 | 4500W （3870kcal） |
7000W （6020kcal） |
9400W （8084kcal） |
18000W （15480kcal） |
24000W （20640kcal） |
|
| 加熱能力 | 800W （688kcal） |
1000W （860kcal） |
1500W （1290kcal） |
2800W （2408kcal） |
3500W （3010kcal） |
|
| 温度制御幅 | ±0.05℃（実力値±0.02℃ ほぼこの範囲で安定します。） | |||||
| ポンプ循環能力 | 最大揚程 | 50/56M（50/60Hz） | 80/100M（50/60Hz） | |||
| 最大流量 | 35L/min（50/60Hz） | 55/70L/min（50/60Hz） | ||||
| 循環液配管接続サイズ | 20A | 25A | ||||
| 外形寸法 | W500×D580×H1220 | 約W710×D630×H1180 | 約W570×D677×H1220 | 約W600×D860×H1500 | 約W750×D960×H1500 | |
| 重 量 | 約109Kg | 約170Kg | 約200Kg | 約260kg | 約320kg | |
| 電気特性 | 電 源 | 3φ AC200V 50/60Hz | ||||
| 電 流 | 約8.0A | 約12.0A | 約22A | 約33A | 約40A | |
| 装置詳細 | 圧縮機 | 1500W スクロール式 |
2250W スクロール式 |
3750W スクロール式 |
5625W スクロール式 |
7500W スクロール式 |
| 凝縮器 | プレート式熱交換器 | |||||
| 冷却水量32℃時 15L/min | 冷却水量32℃時 23L/min | 冷却水量32℃時 34L/min | 冷却水量32℃時 40L/min | 冷却水量32℃時 60L/min | ||
| 冷却器 | プレート式熱交換器 | |||||
| ポンプ | カスケード式 400W | カスケード式 750W | ||||
| 温度制御方式 | 電子膨張弁制御方式 | |||||
| 水槽容量 | 約20L | 約30L | 約40L | 約60L | ||
| 冷 媒 | R－407C | |||||
| 液配管接液部材 | BC、樹脂（ナイロン、塩ビ）、SUS304、BC（真輪） | |||||
| 温度調節器 | デジタル式温度指示調節器 | |||||
| 安全装置 | 圧縮機 | 冷凍機保護サーモ | ||||
| 冷媒配管 | 高圧圧力スイッチ | |||||
| 液配管 | 水温異常警報 | |||||
| ポンプ | 過電流防止サーマル | |||||
| 水 槽 | フロートスイッチ | |||||
| 外部接点 | 警報出力 異常時OPEN （無電圧接点 容量2A以内 端子台） | |||||
| リモート運転入力 運転時close （端子台） | ||||||
| RS-485 通信用 （端子台） | ||||||
